聚羧酸系減水劑作為新一代減水劑具有木質素磺酸鹽減水劑、甲醛縮聚物、氨基酸酸鹽高效減水劑、脂肪族減水劑等不可比擬的優(yōu)點，如減水率高、摻量低、坍落度損失小、與水泥適應性好、收縮率小，為此現(xiàn)攪拌站在低標號混凝土已大量使用聚羧酸。
關鍵詞：減水率、強度、和易性、坍落度損失
混凝土外加劑的運用是是混凝土發(fā)展史上繼鋼筋混凝土和預應力混凝土后的第三次重大飛躍。它可以改變混凝土的質量和性能，提高工程的施工速度和質量，節(jié)約水泥和能源，而且推廣應用簡單經濟效益和社會效益顯著的特點。外加劑由近七十年第一代減水劑木質素磺酸鹽減水劑的開始發(fā)展到第二代甲醛縮聚物又陸續(xù)出氨基酸酸鹽高效減水劑、脂肪族減水劑直到第三代全新型聚羧酸系減水劑的誕生，聚羧酸系減水劑具有一些獨特的優(yōu)點：摻量低、減水率高、分散效果好、和易性好、低坍落度損失、增強效果明顯，能更好的解決混凝土的
引氣、緩凝、泌水、碳化、收縮等問題，是現(xiàn)代推廣應用的主要外加劑。
試驗設計
Ａ．混凝土坍落度１小時損失
Ｂ．混凝土和易性對比
Ｃ．混凝土強度對比
Ｄ．混凝土減水率對比
Ｅ．混凝土外觀質量對比
實驗原材料

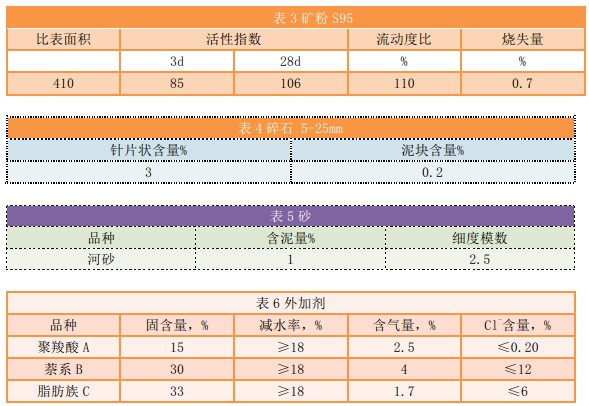

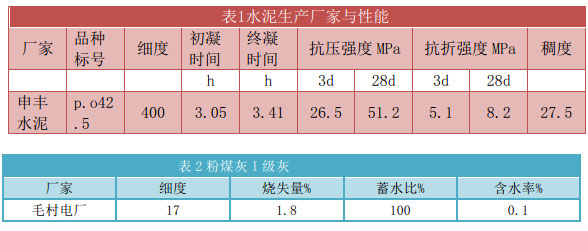

試驗用原材料，1 水泥、2 粉煤灰、3 礦粉、4 碎石、5 砂 、6 外加劑（A 、B 、C ）、7 飲
用水，具體參數見表1 、2 、3 、4 、5 、6

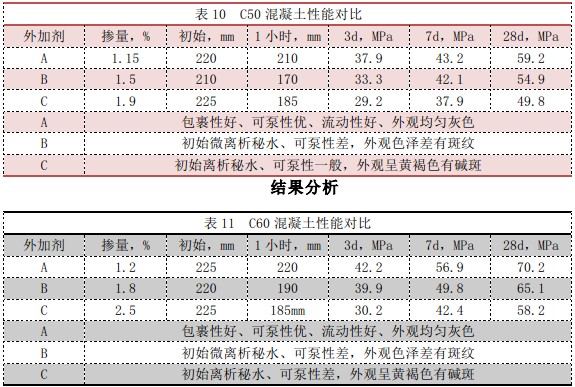

配制混凝土使用不同系外加劑對比減水率、和易性、強度、坍落度損失、外觀等。低標號C30 到高標號C60 每組混凝土對比不同品種的外加劑，檢測其各個指標性能做出對比見表7 、8 、9 、10、11：
由表7 至11中可看在不同標號中使用聚羧酸都能使混凝土包裹性改善，流動性增加，
保坍性好低標號損失控制在20- 30mm，高標號基本無損失，強度有明顯提高，變相的使成本
節(jié)約，外觀呈素混凝土很多工程可以免裝飾。
通過以上實驗比較，可得出以下結論：
聚羧酸系減水劑的保坍性明顯優(yōu)于其他系減水劑，使用聚羧酸減水劑配制的大流動性混凝土能滿足泵送要求。
②聚羧酸系減水劑的減水率明顯優(yōu)于其他系減水劑，在相同的減水率情況下聚羧酸的摻量低于其他系減水劑。
③聚羧酸系減水劑與其他系減水劑對比有明顯的強度高而且后期增強效果明顯。
④聚羧酸系減水劑的包裹性流動性比其他系減水劑有明顯的優(yōu)勢更能滿足工地泵送要求。
⑤聚羧酸系減水劑的外觀均勻統(tǒng)一，這一點使免裝飾工程追求的目標是其他系外加劑不可比擬的。
［1 ］覃維祖．聚羧酸系外加劑的發(fā)展與應用前景［Ｊ］第二屆全國混凝土外加劑應用技術
專業(yè)委員會年會會刊，機械工業(yè)出版社。
［2 ］楊洪壯，郭景強，聚羧酸鹽外加劑。
